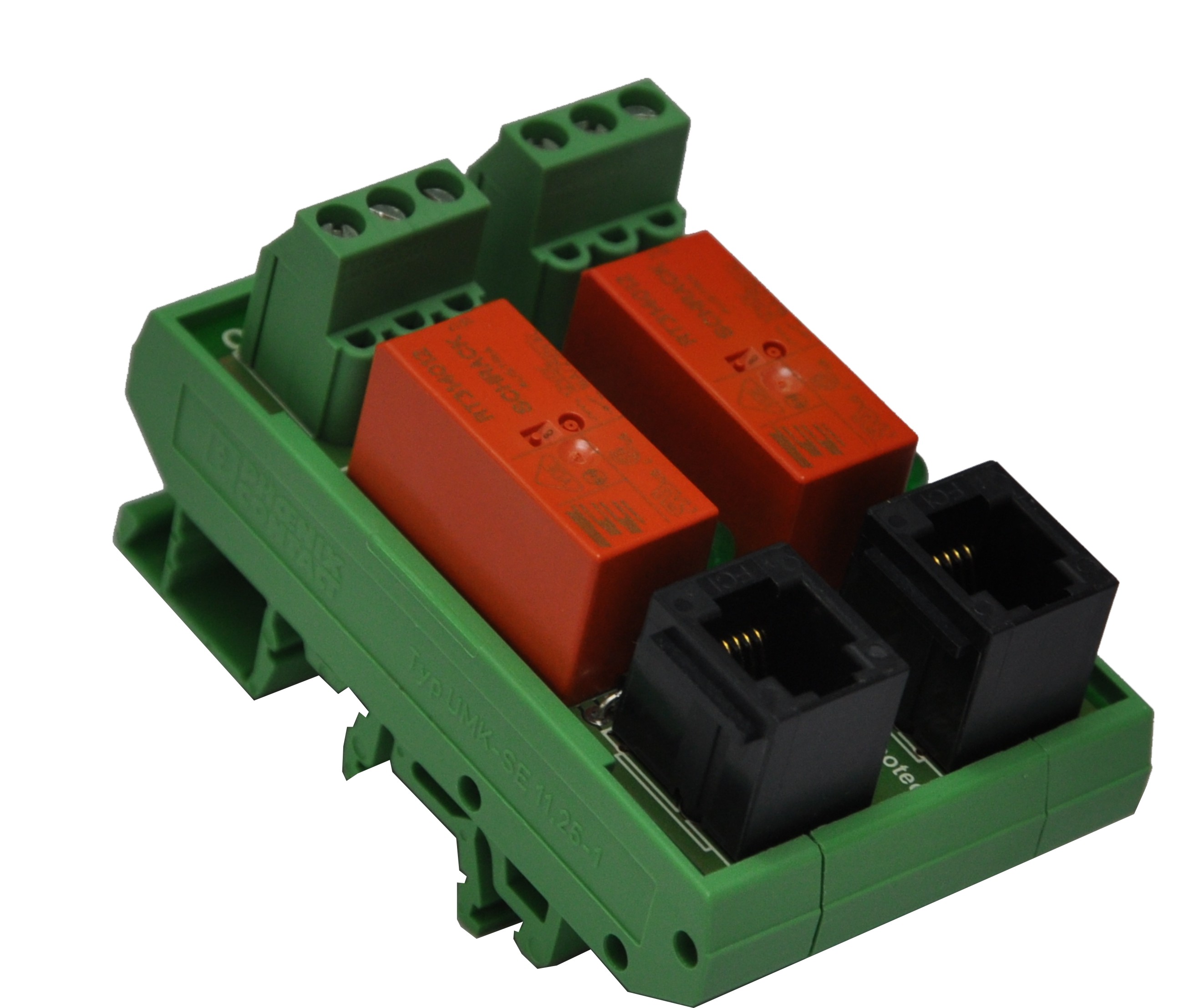

Studer ARM-02 módulo de relés auxiliares
Studer Módulo de relés auxiliares ARM-02 Módulo que dispone de 2 relés auxiliares para el XTS y VarioTrack.

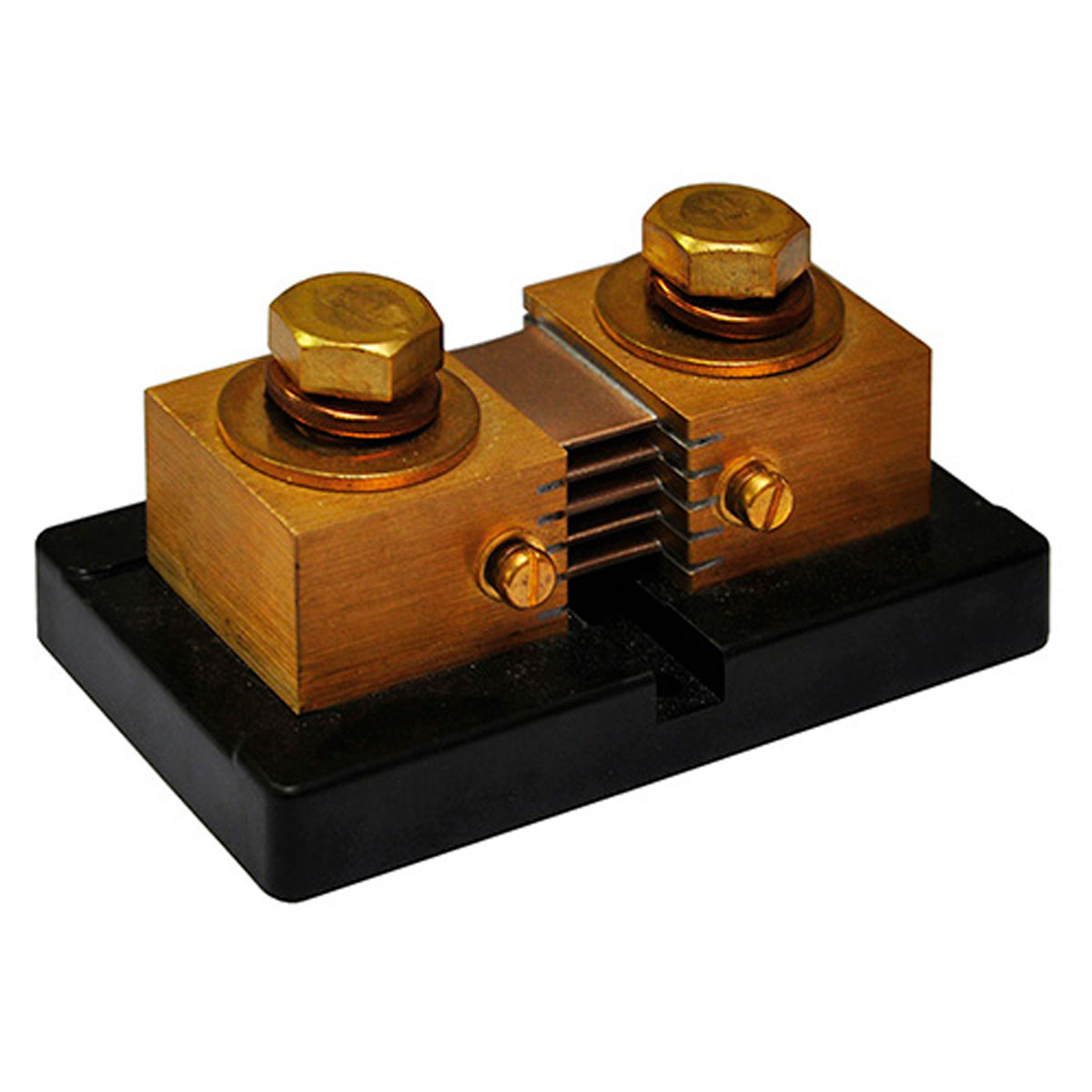

Studer BSP 1200 Shunt
Controlador del estado de carga de batería BSP 1200 Shunt Una de las informaciones más importantes para un funcionamiento seguro y eficaz de un sistema de energía con baterías es el estado de su carga. El BSP ofrece, para sistemas Xtender, VarioTrack y VarioString, a la vez una medida muy precisa y un algoritmo extremadamente eficaz que calcula el estado de carga de la forma la más exacta. El control remoto RCC-02/-03 permite la visualización, el data logging, la presentación gráfica del estado de carga y los ajustes. Se pueden utilizar diversos valores del BSP en la programación de un sistema Xtender, VarioTrack y VarioString. Además se pueden visualizar unos 17 valores como por ejemplo: Estado de carga Tensión Corriente Tiempo restante Contador de energía Temperatura de la batería El BSP tiene una medida de tensión de baterías de 12, 24 y 48V nominal así como una medida de corriente por shunt resistivo.

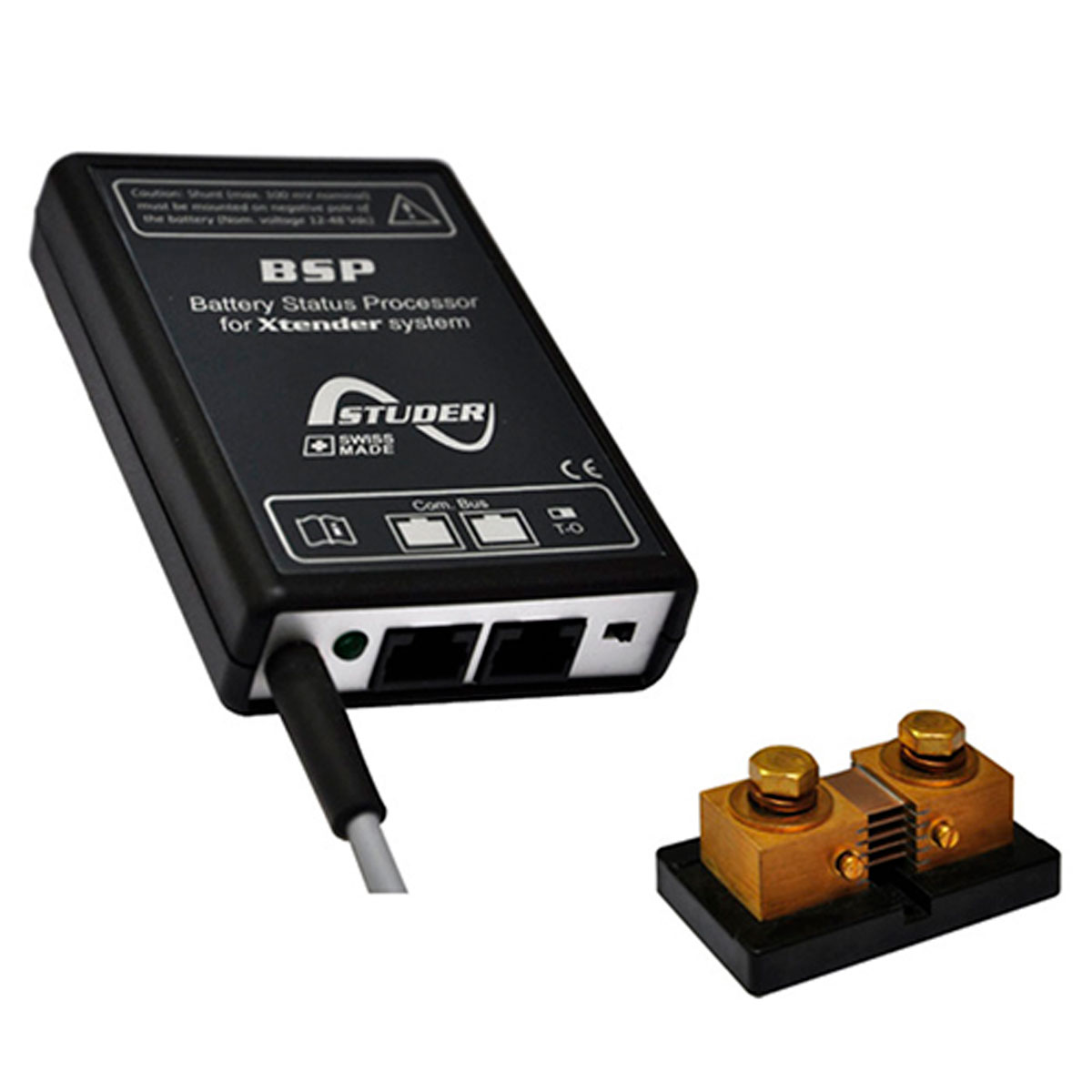

Studer BSP 500 Shunt
Studer Controlador del estado de carga de batería BSP 500 Una de las informaciones más importantes para un funcionamiento seguro y eficaz de un sistema de energía con baterías es el estado de su carga. El BSP ofrece, para sistemas Xtender, VarioTrack y VarioString, a la vez una medida muy precisa y un algoritmo extremadamente eficaz que calcula el estado de carga de la forma la más exacta. El control remoto RCC-02/-03 permite la visualización, el data logging, la presentación gráfica del estado de carga y los ajustes. Se pueden utilizar diversos valores del BSP en la programación de un sistema Xtender, VarioTrack y VarioString. Además se pueden visualizar unos 17 valores como por ejemplo: Estado de carga Tensión Corriente Tiempo restante Contador de energía Temperatura de la batería El BSP tiene una medida de tensión de baterías de 12, 24 y 48V nominal así como una medida de corriente por shunt resistivo.
Studer BTS 01 Sonda de temperatura para batería
Studer Sonda de temperatura para batería BTS-01 Esta sonda ajusta con precisión los umbrales de carga de batería en función de la temperatura de la batería.
Studer CAB-RJ45 Cable de comunicación
Studer CAB-RJ45 Cable de comunicación para sistemas multi-unidades Este cable de comunicación permite conectar los Xtender, VarioTrack y VarioString entre ellos para crear sistemas multi-unidades. Varios Xtender, VarioTrack o VarioString se podrán entonces usar en un mismo sistema para realizar un sistema trifásico, un aumento de potencia de una misma fase, o los dos. Se pueden combinar así hasta 9 Xtender,15 VarioTrack y 15 VarioString, permitiendo una potencia máx. de 72 kVA o de 75kWp para los VarioTrack y de 105kWp para los VarioString

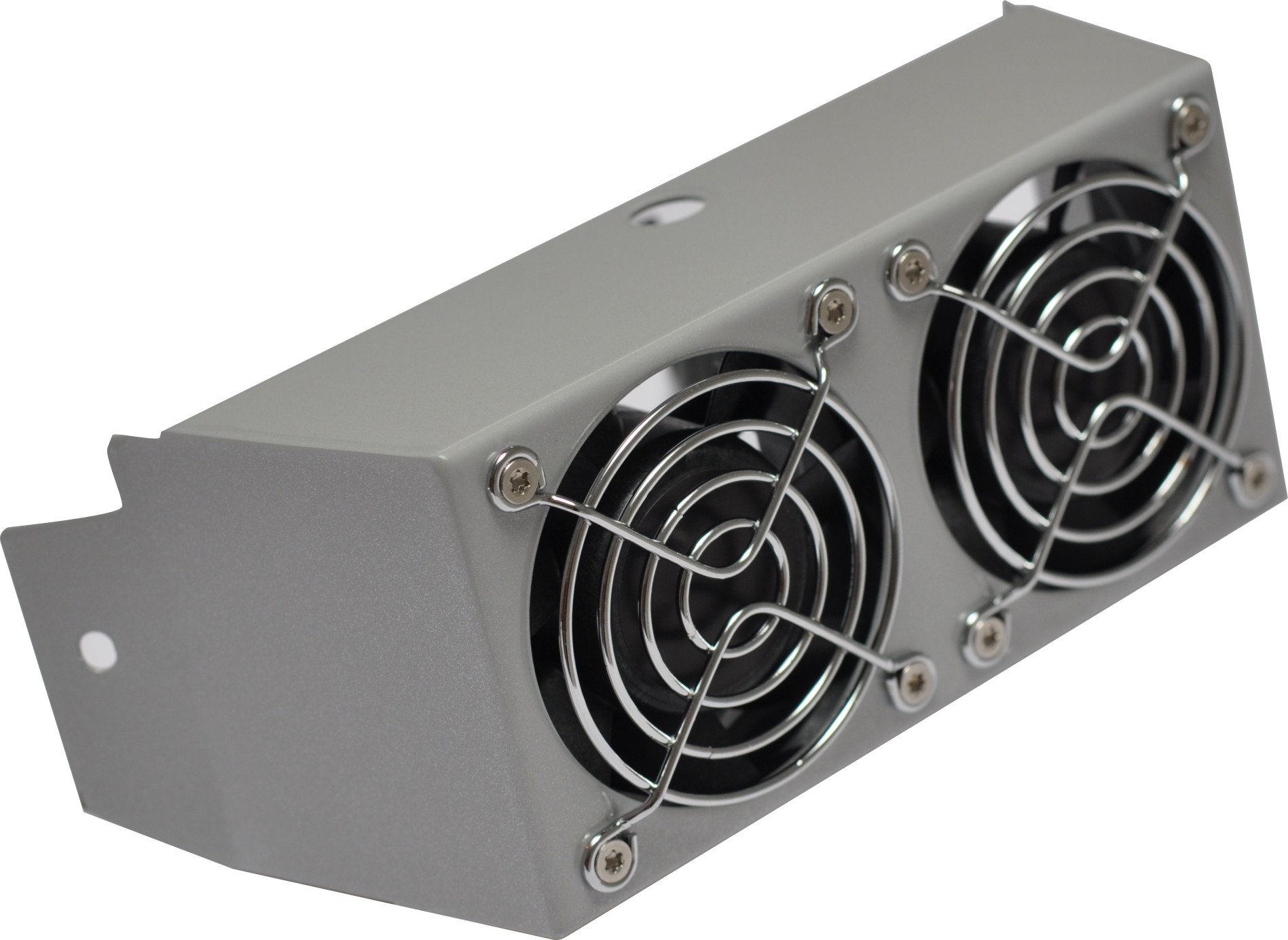

Studer ECF-01 módulo de ventilación
Studer Módulo de ventilación externa (IP54) ECF-01 El ECF-01 es un módulo de ventilación externa (IP54) para los modelos XTS de la gama Xtender y los VarioTrack. El uso de este accesorio permite aumentar la potencia del inversor. Además, se puede montar en cualquier momento, incluso después de instalar el equipo.

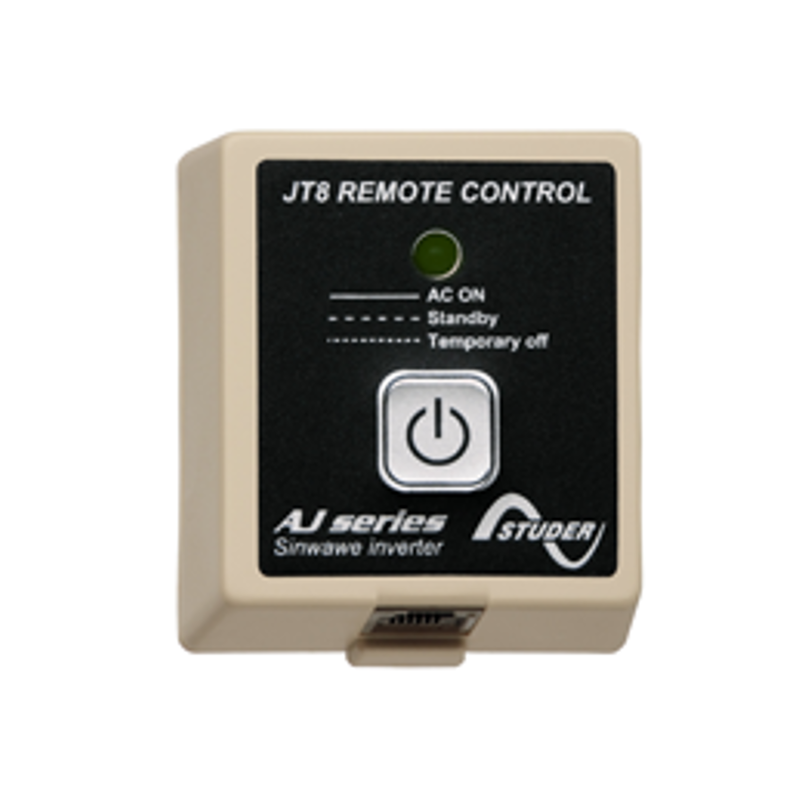

Studer JT8 Remote Control
Studer JT8 Remote Control El control remoto JT8 permite controlar a distancia (ON/OFF) un inversor de la gama AJ. Un LED permite visualizar el estado del sistema (ON / Standby / Temporary off). Para los inversores de 1.000 à 2.400 VA de la gama AJ.Entregado con 5m de cable.

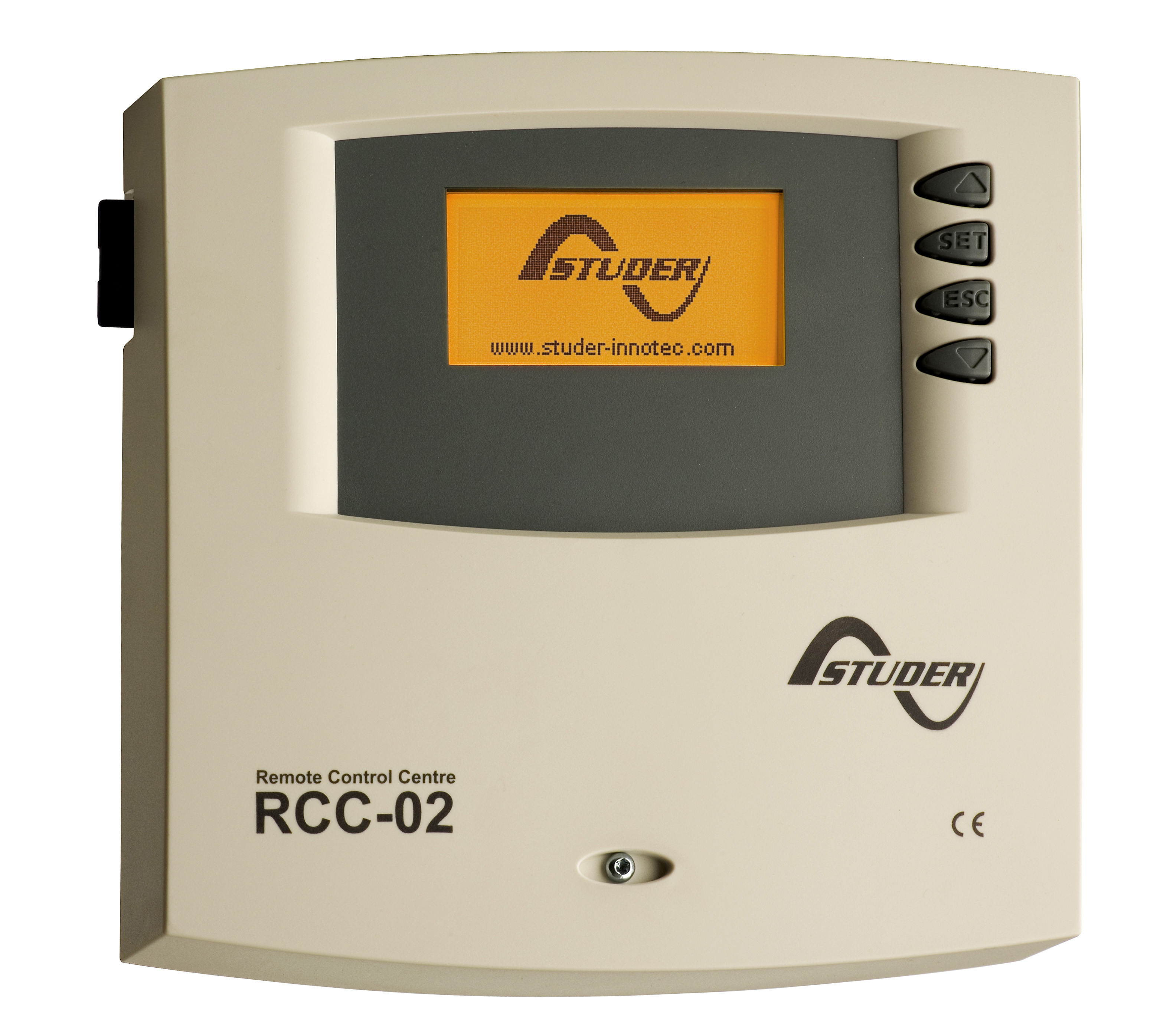

Studer RCC-02 control remoto
Studer Control remoto y centro de programación RCC-02 El control remoto y centro de programación RCC-02 permite a su usuario supervisar su sistema y adaptarlo totalmente a sus necesidades permitiendo ajustar numerosos parámetros disponibles en los Xtender, VarioTrack y VarioString. Gracias a su pantalla gráfica, el RCC-02 muestra indicaciones claras y completas sobre el estado del sistema en el idioma seleccionado.El equipo memoriza y monitorea los eventos que han pasado en una instalación.El control remoto tiene un lector de tarjeta SD que permite el almacenamiento de los parámetros pero también la descarga de los diferentes preajustes y todas las actualizaciones futuras. Adaptado para una fijación mural.Dimensiones A x l x a: 170 x 168 x 43.5 mm.Entregado con 2 m de cable (máx. 50m).

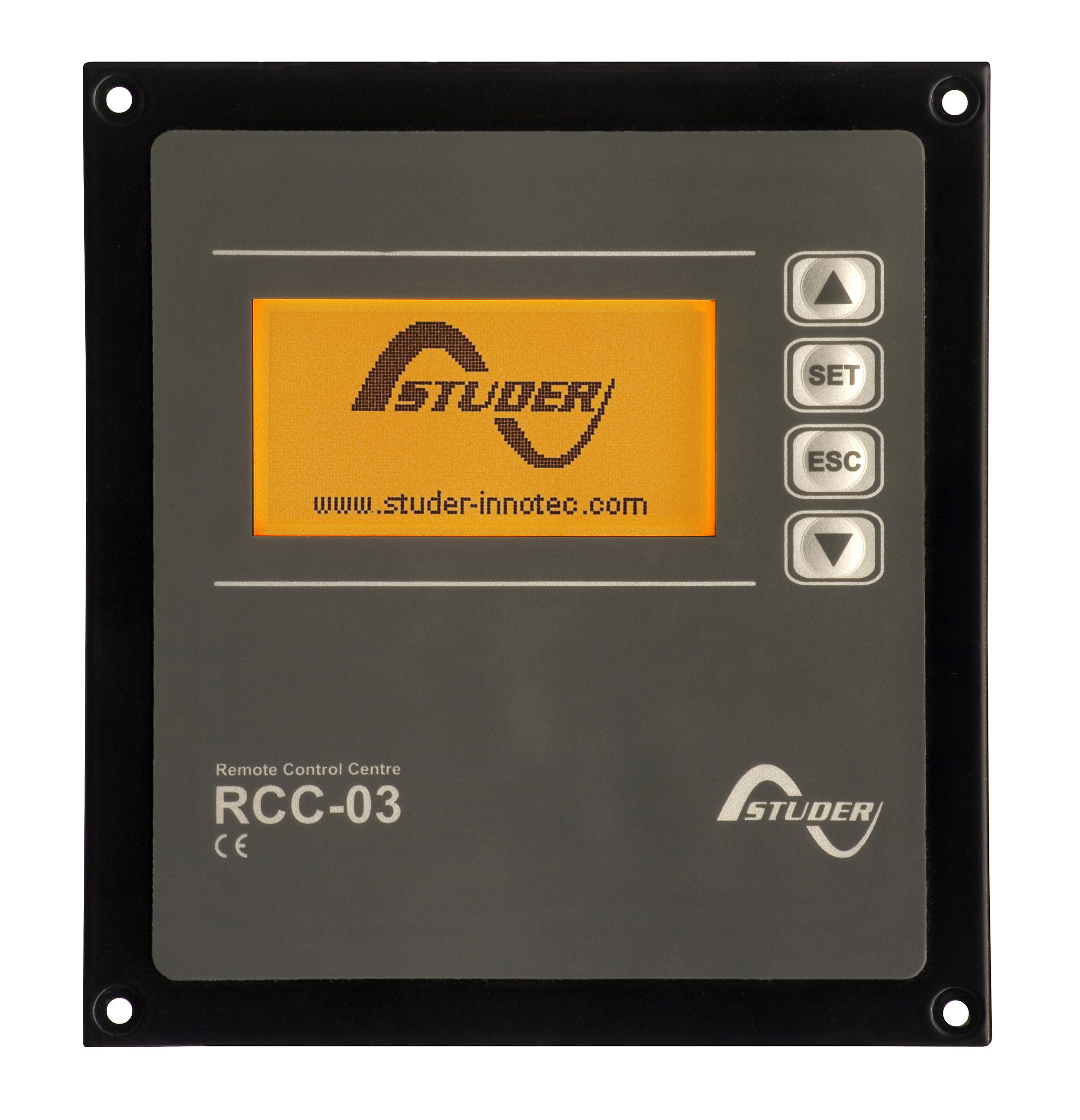

Studer RCC-03 control remoto
Studer Control remoto y centro de programación RCC-03 El control remoto y centro de programación RCC-03 permite a su usuario supervisar su sistema y adaptarlo totalmente a sus necesidades permitiendo ajustar numerosos parámetros disponibles en los Xtender, VarioTrack y VarioString. Gracias a su pantalla gráfica, el RCC-03 muestra indicaciones claras y completas sobre el estado del sistema en el idioma seleccionado.El equipo memoriza y monitorea los eventos que han pasado en una instalación.El control remoto tiene un lector de tarjeta SD que permite el almacenamiento de los parámetros pero también la descarga de los diferentes preajustes y todas las actualizaciones futuras. Integrable en armario.Dimensiones A x l x a: 130 x 120 x 42.2 mm.Entregado con 2 m de cable.
Studer RCM-10 módulo de entrada remota
Studer Módulo de entrada remota RCM-10 La entrada remota RCM-10, en opción con la gama XTM, ofrece las funciones siguientes : Comando encendido/apagado (on/off) principal del inversor(Se obtiene conectando un contacto libre de potencial entre los bornes 1 y 2) Entrada remota(Controlada por un contacto seco entre los bornes 5 y 6 con un puente entre los bornes 3 y 4 o por una tensión AC o DC de máx. 60 Vef. entre los bornes 4 y 5)

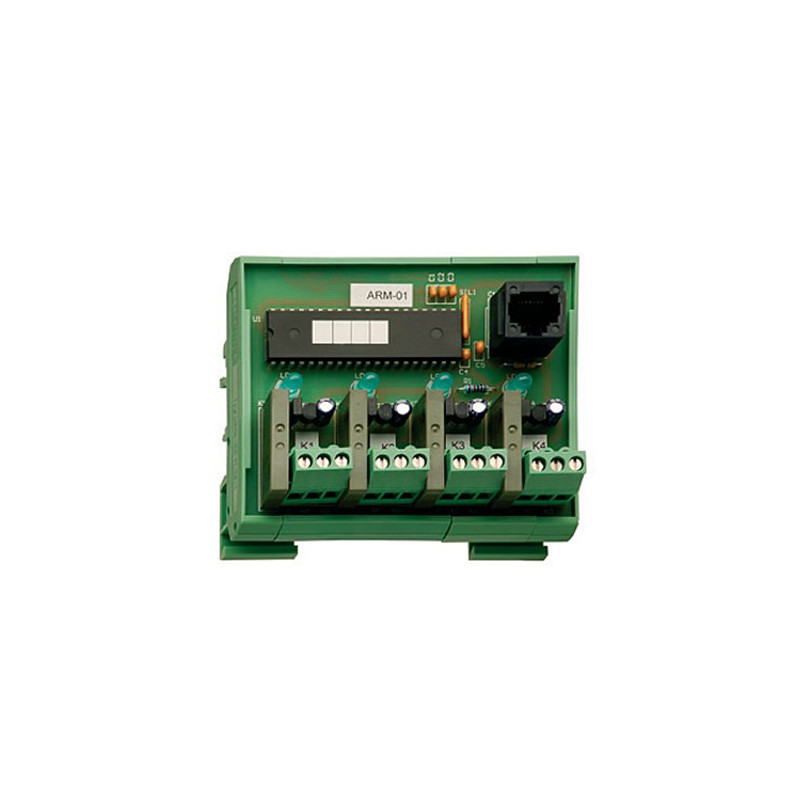

Studer Relais ARM-01
Studer Relés ARM-01 Se compone de tres relés auxiliares programados y un cuarto que es la réplica del contacto auxiliar del inversor/cargador, este módulo permite la ejecución del sistema Solsafe.
Studer X-Connect
Studer Sistema multi Xtender X-Connect El cuadro de montaje pre-cableado para sistema multi Xtender ofrece una solución flexible y económica para realizar sistemas de gran potencia (hasta 63 kVA) basados en el inversor/cargador XTH. El cuadro se entrega con: Disyuntores DC preinstalados. Fusibles DC preinstalados. Rieles DIN preinstalados. Tubos de interconexión y prensa estopas para cableado de contactos auxiliares. Tubos de interconexión y prensa estopas para el cableado del lado AC. Tubos de interconexión y prensa estopas + cable 90 mm2 con terminales para cableado DC del Xtender a los disyuntores y a los fusibles. Con tornillería para el ensamblado del cuadro.
Studer Xcom-232i Módulo de comunicación
Studer Módulo de comunicación Xcom-232i El módulo de comunicación Xcom-232i dispone de un puerto serie RS-232 que le permite la comunicación con un sistema compuesto de uno o varios Xtender, VarioTrack o VarioString.Se puede acceder a todas las informaciones que se pueden visualizar en la pantalla de base del control remoto pero también modificar ciertos parámetros de configuración. De esta forma, se podrá conectar un sistema con Xtender, VarioTrack o VarioString a diferentes equipos de supervisión o de control SCADA (PC, autómata programable, microcontrolador). De un punto de vista más técnico, la interfaz eléctrica RS-232 permite por ejemplo el envío de datos con modems GSM, pasarelas RS-232 hacia TCP/IP o convertidores larga distancia RS-422. Además, el puerto tiene una isolación galvánica de protección. Le module Xcom-232i est également doté d'une fonction d'enregistrement et d'analyse de données (fonction Data logger).
Studer Xcom-CAN Kommunikationsmodul
Studer Xcom-CAN Kommunikationsmodul Multi-Protokoll-Kommunikations-Satz für Xtender- und Vario-Systeme Dieses Tool ermöglicht die Kommunikation zwischen dem BMS, Lithium Batterie Management System, und den Produkten der Familie Xtender/VarioTrack/VarioString. Die Liste mit den zugelassenen Batterien (Hersteller) ist auf Anfrage bei Studer Innotec erhältlich. Mit der Xcom-CAN ist es auch möglich mit anderen CAN-BUS Geräten (PC, programmierbarer Automat, Mikroprozessor) und allen Xtender/Vario Produkten über ein proprietäres Protokoll zu interagieren. Zum Beispiel kann ein System über ein SCADA gesteuert werden und bietet somit Zugriff auf Systemdaten, Parametereinstellungen und gespeicherte Logdaten.
Studer Xcom-GSM
Studer Xcom-GSM Sets de comunicación por internet Los sistemas Xtender, VarioTrack y VarioString pueden controlarse de forma permanente desde cualquier terminal distante, ordenador, tableta o Smartphone. Los sets de comunicación Xcom-GSM y Xcom-LAN permiten un enlace con las instalaciones que dispongan de cobertura de telefonía móvil GSM, o conectados a internet a través una red local. Studer Innotec propone esta solución "llave en mano" vía un servidor seguro y una interfaz simple y fácil de usar. La interfaz permite interactuar a distancia con la instalación como con el control remoto RCC-02/-03 in situ, es decir: acceder a todos los parámetros y visualizar en tiempo real los valores medidos en los equipos del sistema así como tener acceso a los datos de los últimos 30 días. La solución permite por otro lado consultar en cualquier momento el histórico de eventos transmitidos por el sistema. También se podrá configurar el inicio de alarmas y transmitirlas a uno o varios destinatarios por email o SMS. Se podrá también señalizar la indisponibilidad de la comunicación. Xcom-LAN o Xcom-GSM? Studer Innotec le propone 2 sets de comunicación diferentes permitiendo el acceso vía internet. Los medios de comunicación a disposición en el lugar de la instalación determinarán la elección entre los dos sets propuestos. Si el lugar dispone de un acceso a internet por red local (LAN), se elegirá el Xcom-LAN. Si la red internet no está presente pero que se dispone de una red móvil GPRS o 3G*, se elegirá el set Xcom-GSM. En este caso necesitará una tarjeta SIM de su operador local para permitir el acceso a la instalación a través del interfaz web. *La compatibilidad con la red se debe verificar en todos los casos con su operador de red móvil.
Studer Xcom-LAN comunicación
Studer Xcom-LAN Sets de comunicación por internet Los sistemas Xtender, VarioTrack y VarioString pueden controlarse de forma permanente desde cualquier terminal distante, ordenador, tableta o Smartphone. Los sets de comunicación Xcom-GSM y Xcom-LAN permiten un enlace con las instalaciones que dispongan de cobertura de telefonía móvil GSM, o conectados a internet a través una red local. Studer Innotec propone esta solución "llave en mano" vía un servidor seguro y una interfaz simple y fácil de usar. La interfaz permite interactuar a distancia con la instalación como con el control remoto RCC-02/-03 in situ, es decir: acceder a todos los parámetros y visualizar en tiempo real los valores medidos en los equipos del sistema así como tener acceso a los datos de los últimos 30 días. La solución permite por otro lado consultar en cualquier momento el histórico de eventos transmitidos por el sistema. También se podrá configurar el inicio de alarmas y transmitirlas a uno o varios destinatarios por email o SMS. Se podrá también señalizar la indisponibilidad de la comunicación. Xcom-LAN o Xcom-GSM? Studer Innotec le propone 2 sets de comunicación diferentes permitiendo el acceso vía internet. Los medios de comunicación a disposición en el lugar de la instalación determinarán la elección entre los dos sets propuestos. Si el lugar dispone de un acceso a internet por red local (LAN), se elegirá el Xcom-LAN. Si la red internet no está presente pero que se dispone de una red móvil GPRS o 3G*, se elegirá el set Xcom-GSM. En este caso necesitará una tarjeta SIM de su operador local para permitir el acceso a la instalación a través del interfaz web. *La compatibilidad con la red se debe verificar en todos los casos con su operador de red móvil.
Studer Xcom-RS 485i
Studer Xcom-RS 485i Durch das Xcom-485i-Modul kann ein Studer Xtender/Vario-System mit einem Fremdgerät (SCADASystem, SPS usw.) über Modbus RTU auf RS-485 interagieren. Die technische Spezifikation dieses Protokolls ist auf der Website von Studer verfügbar. Mit diesem Protokolls kann das Drittgerät Daten lesen und schreiben, Nachrichten empfangen und das Xtender/Vario-System vollständig steuern.
